考慮到系統整體的穩定性、后期擴展性,本方案建議采用??低曇曨l綜合平臺作為解碼子系統的核心設備。

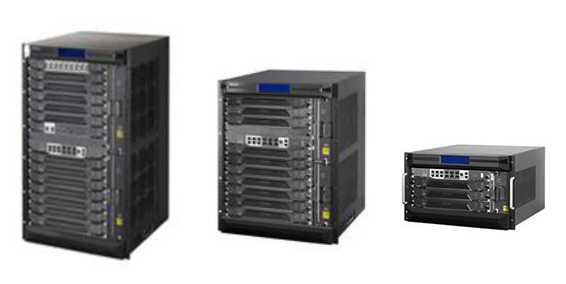

視頻綜合平臺圖
視頻綜合平臺B20系統為高集成度一體化設計,上墻為非壓縮輸出+解碼輸出+拼控的一體模式。系統支持非壓縮視頻流的切換、解碼,并在輸出時支持拼接、開窗漫游等功能。
視頻綜合平臺B20系統不僅可滿足高清實時顯示、圖像拼接、模擬網絡混合上墻、標清網絡混合上墻這樣的基本顯示需要,結合視頻綜合平臺多種業務功能可滿足用戶大量的實際業務使用需要。視頻綜合平臺采用解碼+拼控的一體設計,可將模擬信號、高清信號在高清電視墻上多種模式顯示,將高清解碼器、大屏拼接器、AV矩陣、RGB矩陣、視頻分割器整合到一臺設備中,減少視頻轉換次數,保證視頻的效果及延遲。不僅可滿足高清、標清、模擬視頻的混合上墻、拼接顯示、開窗漫游、等基本功能,還可實現單屏多畫面輪詢顯示、矢量圖上墻顯示等功能,整個系統只需要一臺設備即可完成用戶基本、進階等多種需求。
整個系統由三部分組成:高清電視墻顯示系統、高清視頻采集系統、大屏拼接系統。高清電視墻顯示系統由監視器、高清顯示器(LCD、LED、DLP)組成,完成視頻上墻顯示功能。高清視頻采集系統包括高清半球、高清槍擊、高清球機、DVR、模擬快球等前端視頻采集設備,完成圖像采集功能。大屏拼接系統由視頻綜合平臺構成,完成模擬視頻、網絡高清視頻、網絡標清視頻接入;模擬視頻非壓縮無損交換、高清視頻網絡交換并解碼;圖像分割、拼接、組合、漫游等多模式輸出電視墻顯示。

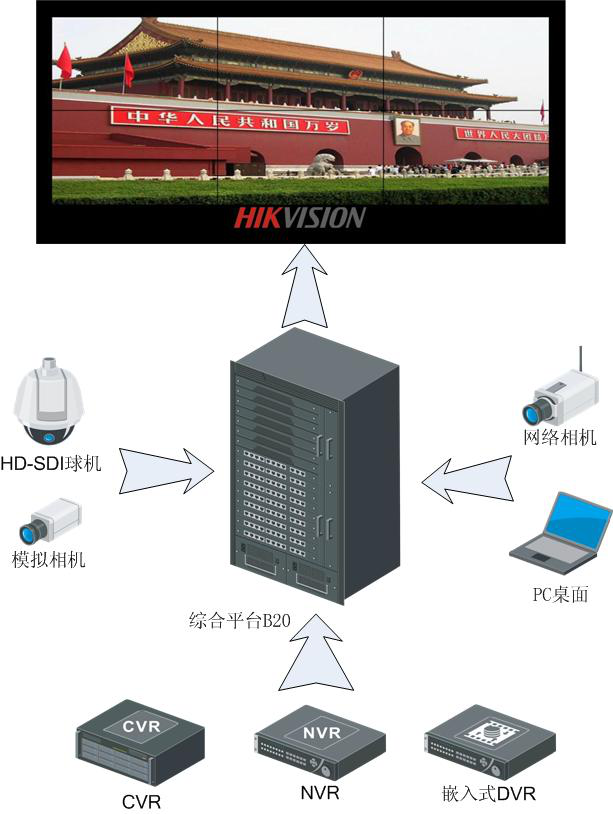

解碼拼接模式圖
